Beschrijving

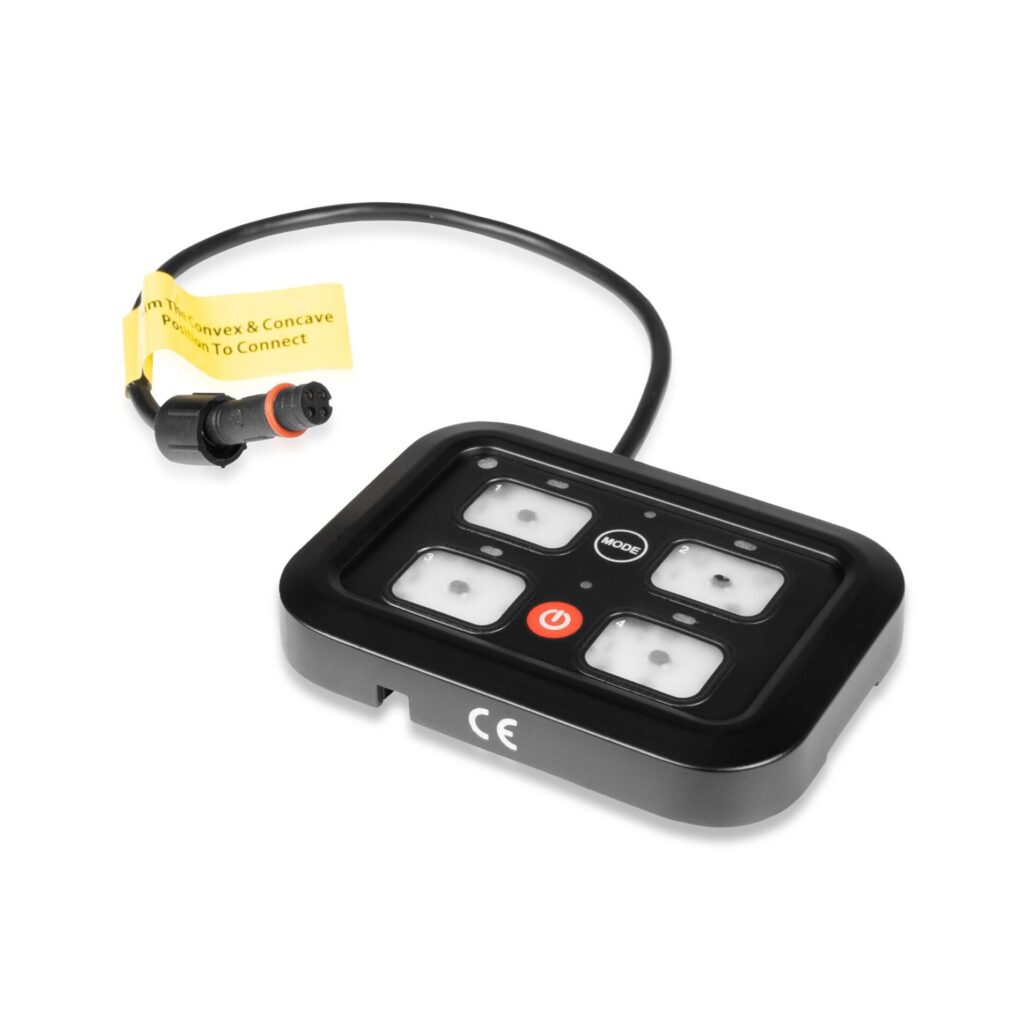

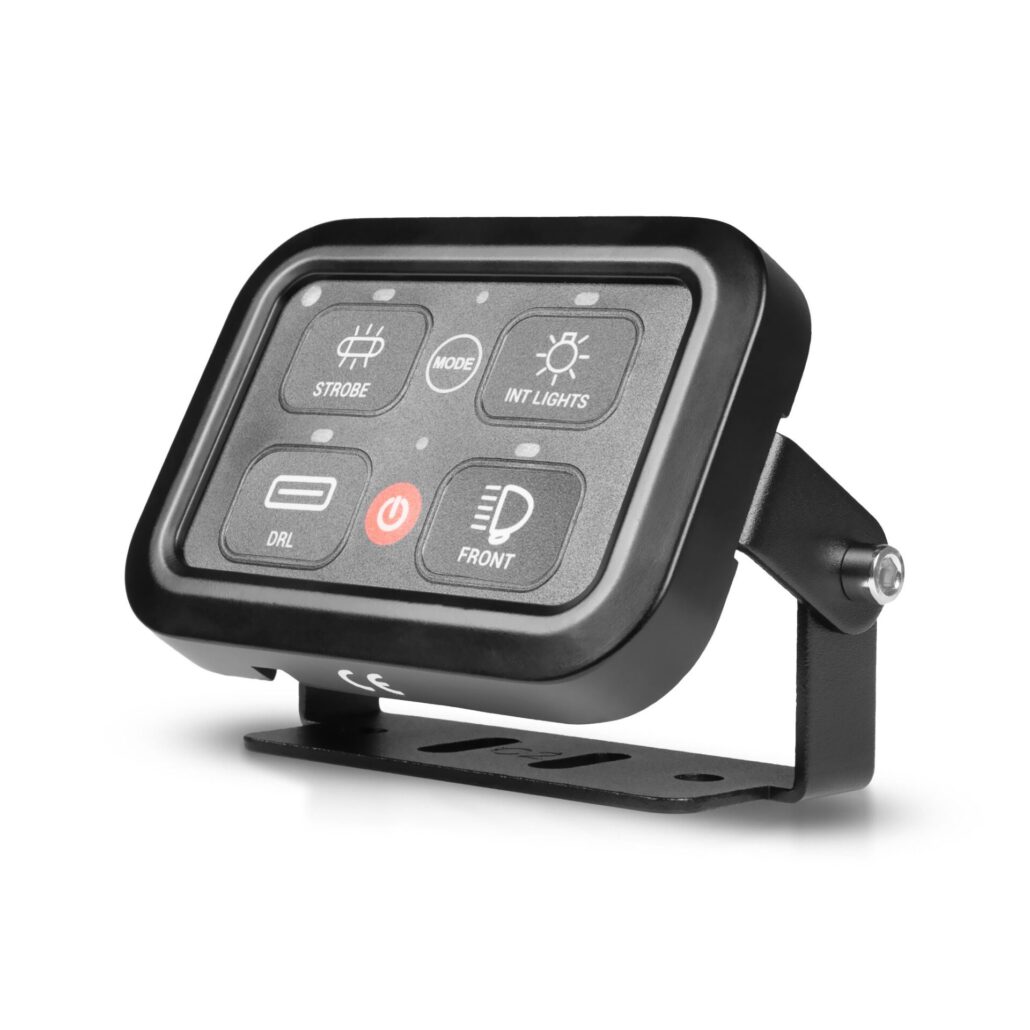

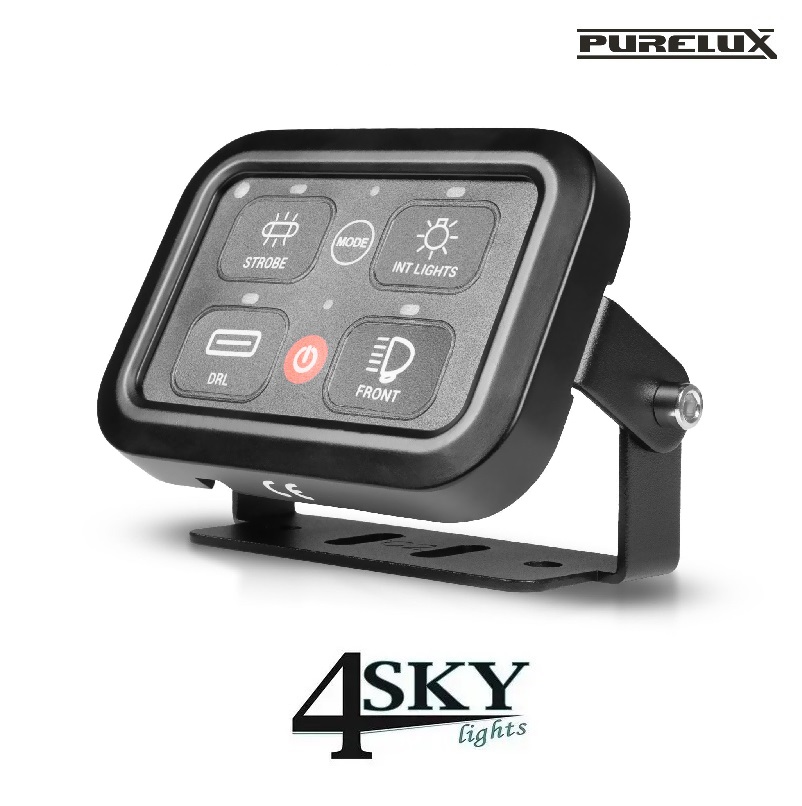

Purelux Multi-Switch Dashboard Controller
De Purelux Multi-Switch Dashboard Controller is een veelzijdig en praktisch schakelpaneel waarmee je eenvoudig vier verschillende elektrische apparaten kunt bedienen, zoals werklampen, zwaailichten, een motorkoelfan of zelfs een stoelverwarming. Dit paneel is ideaal voor gebruik in werkvoertuigen en machines. Zo kun je bijvoorbeeld de voor, achter- en zijwerklampen én het zwaailicht apart bedienen, met alle schakelaars handig op één centrale plek. Opzoek naar een draadloos systeem klik dan hier.
Eenvoudig en veelzijdig in gebruik
Met de afzonderlijke knoppen schakel je elk apparaat eenvoudig in of uit, terwijl de middelste knop alle apparaten tegelijkertijd uitschakelt. Alle aangesloten apparaten kunnen worden ingesteld om constant te branden, momentaan te schakelen (aan zolang de knop ingedrukt blijft) of te knipperen. Dit alles stel je in zonder extra relais, simpelweg via de “Mode”-knop op het paneel. Het paneel onthoudt de laatste instellingen, zodat alles weer in dezelfde modus opstart na het uitschakelen.
Slim ontwerp met RGB-achtergrondverlichting
De knoppen zijn voorzien van een RGB-achtergrondverlichting die zich automatisch aanpast aan de omgevingslichtsterkte. Wil je deze uitschakelen? Eén druk op de “Mode”-knop volstaat. Voor een duidelijke markering worden 45 verschillende pictogramstickers en vijf zelfklevende, op maat snijdbare stickers meegeleverd. Zo geef je elke schakelaar een eigen symbool, zodat je altijd weet welk apparaat je bedient – ook in het donker.
Specifieke maximale stroomcapaciteit
Het maximale vermogen van de Purelux Multi-Switch Dashboard Controller bedraagt 480W bij 12V en 960W bij 24V, waardoor het paneel geschikt is voor uiteenlopende toepassingen. Elk van de vier circuits heeft een specifieke maximale stroomcapaciteit: Circuit 1 kan een maximale stroom van 30A aan, Circuit 2 tot 20A, Circuit 3 tot 10A, en Circuit 4 tot 5A. Bovendien is elk circuit afzonderlijk beveiligd met een eigen zekering in de regelbox, wat zorgt voor optimale veiligheid en betrouwbaarheid tijdens gebruik.
Combinatie van veelzijdigheid en gebruiksgemak
Met de Purelux Multi-Switch Dashboard Controller beheer je eenvoudig alle aangesloten apparaten vanuit één centraal paneel. De combinatie van veelzijdigheid, gebruiksgemak en een strak design maakt dit schakelpaneel de perfecte keuze voor elk voertuig of werkmachine.

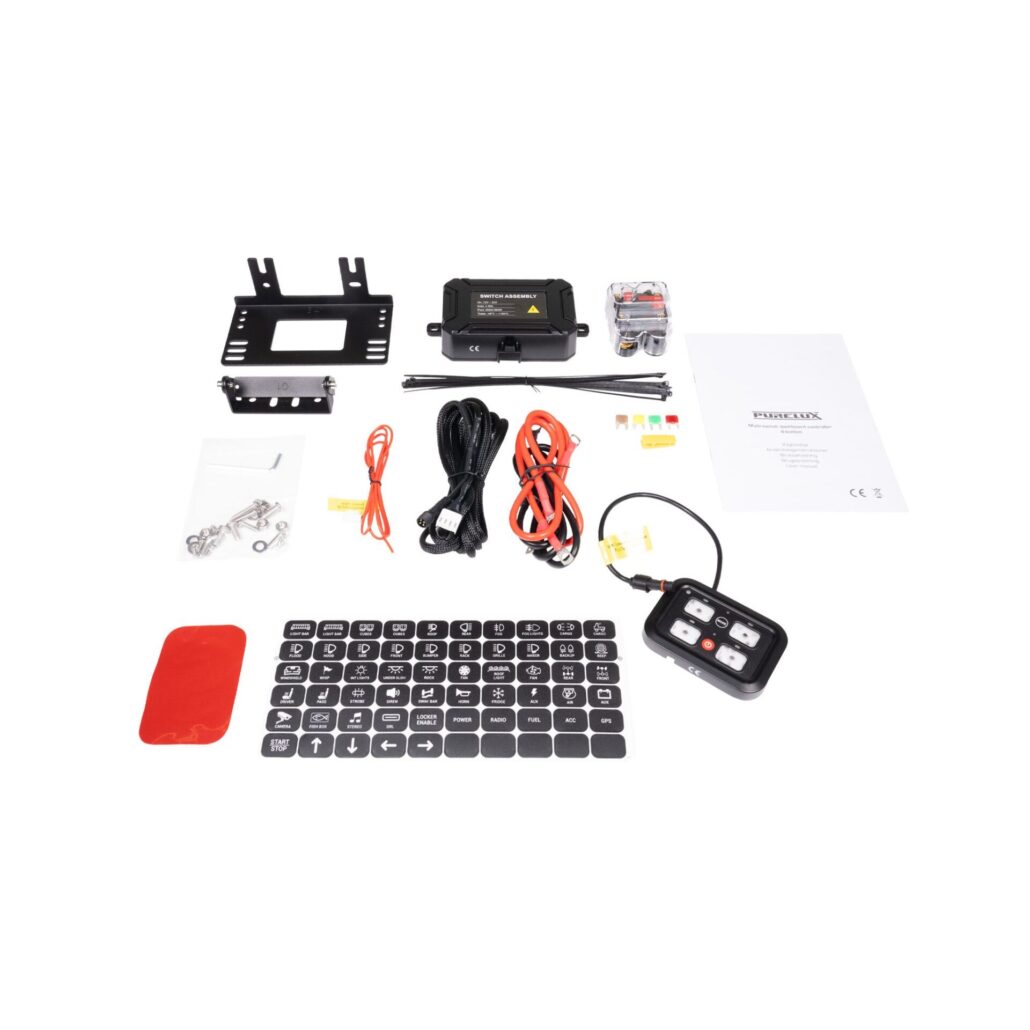

Inhoud van de levering Purelux Multi-Switch Dashboard Controller
- Schakelpaneel (4 schakelaars)
- Zekeringbox
- Aardlekschakelaar (40A)
- 4-polige kabel
- 2-polige kabel
- Voedingskabel

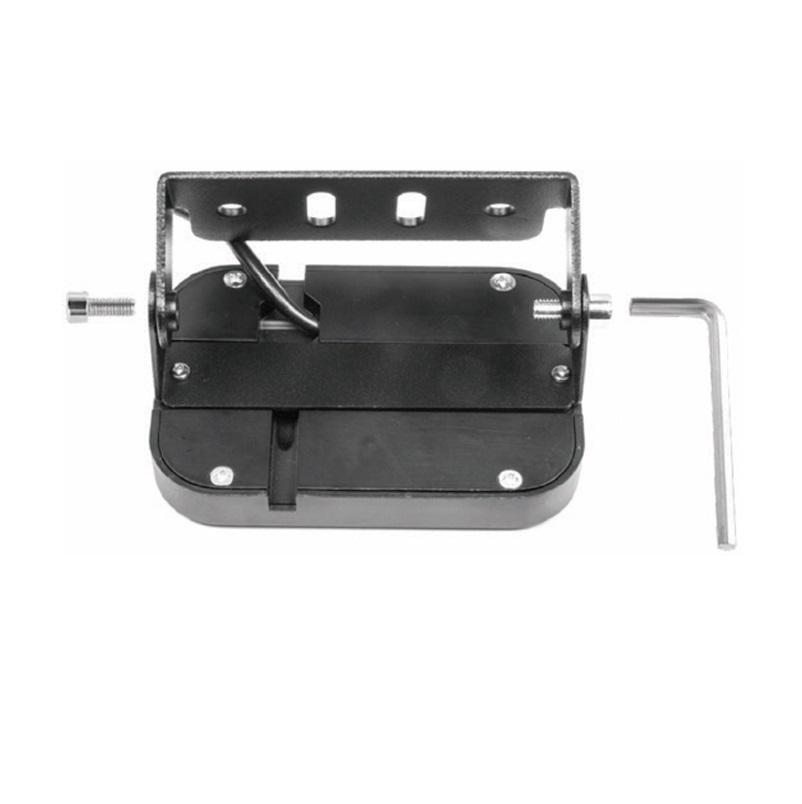

- 2 verschillende bevestigingsbeugels voor het schakelpaneel
- Bevestigingsbeugel voor de zekeringbox
- 50 labels voor het markeren van de knoppen
- Schroevenset
- Kabelbinders
- Gebruiksaanwijzing
Specificaties Purelux Multi-Switch Dashboard Controller
- Product: Schakelpaneel
- Toepassing: Bediening van 4 elektrische apparaten
- Bedrijfsspanning: 10-30 V
- Vermogen: 480W @ 12V, 960W @ 24V
- Maximale stroom: 40 A
- Labelstickers: Inclusief 50 markeerstickers
- IP-classificatie: IP65
- Bedrijfstemperatuur: -40 tot +105°C
- Goedkeuringen: CE-gecertificeerd
- Functie: Geheugenfunctie in het paneel
- Garantie: 12 maanden

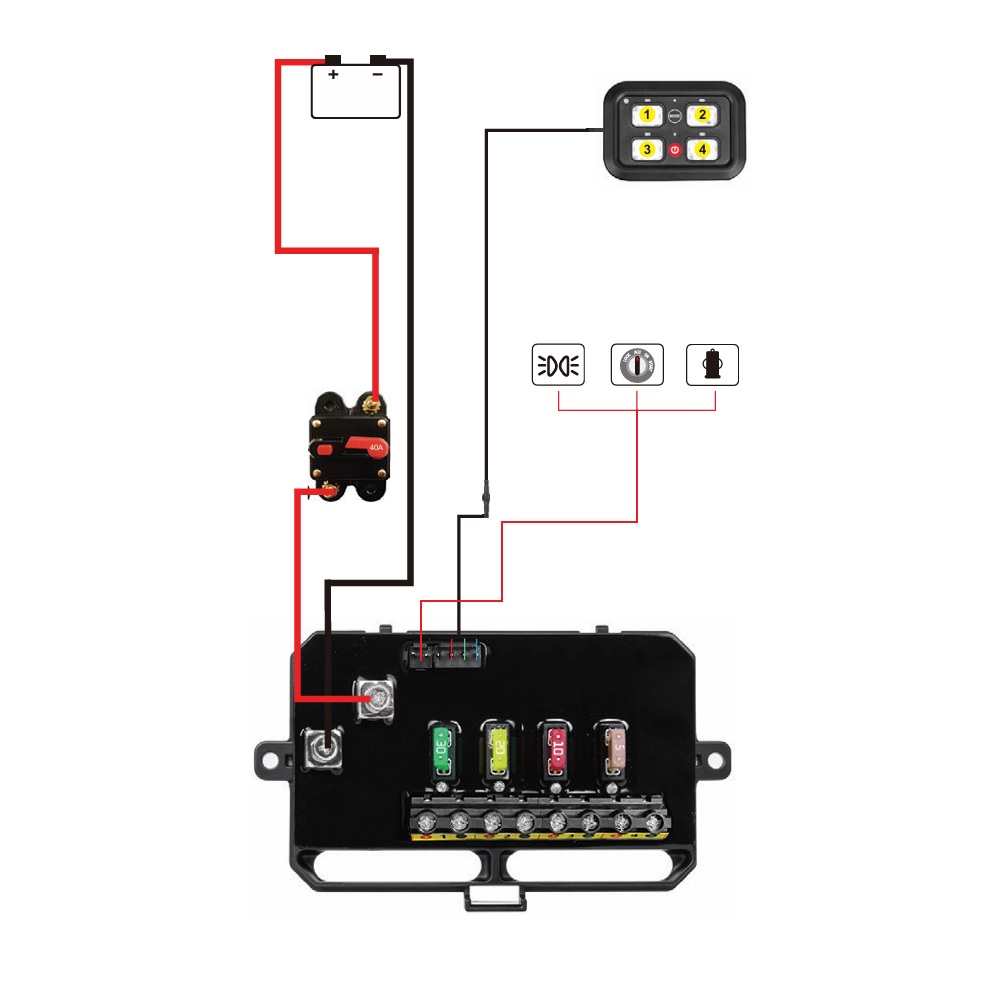

Aansluitinstructies Purelux Multi-Switch Dashboard Controller
Voeding:
Sluit de hoofdvoedingskabel (rood) van de accu van het voertuig of een ander vast stroompunt aan op het aardlekschakelaar, en van de aardlekschakelaar naar de zekeringbox naar het aansluitpunt gemarkeerd met rood. Verbind het andere uiteinde van de aardingkabel (zwart) bijv. met het voertuigframe of een ander vast aardingpunt, en het andere uiteinde met het aardingpunt gemarkeerd met zwart in de zekeringbox.
Aansluiten van het schakelpaneel:
Verbind één uiteinde van de meegeleverde 4-polige kabel met het schakelpaneel en het andere uiteinde met de gemarkeerde plug in de zekeringbox.
Exciatie-stroom:
Excitatie-stroom is de stroom die wordt gebruikt om een relais of ander elektrisch apparaat te activeren, zonder dat het apparaat zelf direct stroom ontvangt voor de werking. In dit geval wordt de excitatiestroom gebruikt om de relais in de schakelpaneel in werking te stellen, zodat het relais de stroom naar de aangesloten verlichting of apparaten kan doorgeven.
In eenvoudigere termen: het is de stroom die nodig is om het relais of schakelpaneel aan te zetten, maar niet de stroom die wordt gebruikt om de daadwerkelijke verlichting of apparaten te laten werken. Zodra het relais is geactiveerd door de excitatiestroom, kan het de hoofdstroom leveren aan de aangesloten apparaten.
De zekeringbox kan van exciatie-stroom worden voorzien volgens het gewenste gebruik: als je niet wilt dat de apparaten die achter het schakelpaneel zijn geïnstalleerd werken zonder dat het voertuig draait, wordt het aanbevolen de exciatie-stroomkabel aan te sluiten op bijvoorbeeld een sigarettenaansteker of de onderkant van het contactsleutelschakelaar. Als je de apparaten die op het paneel zijn aangesloten (lampen, enz.) echter ook wilt kunnen gebruiken wanneer het voertuig is uitgeschakeld, moet je de exciatie-stroom rechtstreeks aansluiten op bijvoorbeeld de positieve pool van de accu van het voertuig of een ander vast stroompunt. Verbind de 2-polige stekker van de exciatie-stroomkabel met de zekeringbox.
Let op! Het rode LED-indicatorlampje naast de zekering geeft aan of de zekering is doorgebrand.
Aansluiten van lampen (of andere elektrische apparaten):
Sluit de gewenste lampen aan op de uitgangen 1-4 in de zekeringbox. Let op de maximaal toegestane stroom per circuit en sluit het apparaat aan op een geschikte krachtige uitgang.
Tip
Als het vermogen van de lampen/apparaten de maximale kracht van de controller (480W @12V, 960W @24V) overschrijdt, kan de controller ook worden gebruikt om de relais aan te sturen. In dit geval gaat de benodigde stroom voor de lampen (of een deel van de lampen) door de relais/relaisbedrading, en komt alleen de exciatie-stroom van de controller. Verbind in dit geval in plaats van de voedingskabel van de lamp alleen de exciatie-kabel van het relais/relaisbedrading met de uitgang (1-8) van de controller.
Op deze manier kan een deel van de lampen achter je eigen relaisbedrading worden aangesloten. In dit geval gaat de stroom van de lampen door het relais en deze hebben geen stroom van de controller nodig. De controller bestuurt alleen de exciatie van het relais.
Extra functies van het schakelpaneel
Naast continue stroom kunnen de schakelaars worden geprogrammeerd om te werken als een eenmalige knipperknop of een continue knipperende stroboscoopfunctie:
Om de bedrijfsmodus te wijzigen, volg je deze instructies:
Stap 1: Zet het schakelpaneel aan.
Stap 2: Druk twee keer snel op de “Mode”-knop en de LED-indicatoren boven de schakelaars beginnen te knipperen.
Stap 3: Druk op de schakelaar waarvan je de functie wilt wijzigen.
Stap 4: Test de werking. Als de bedrijfsmodus niet is gewijzigd, herstart het schakelpaneel en herhaal stap 1-3.
